 自制一個簡單實用的鋰電池充電器

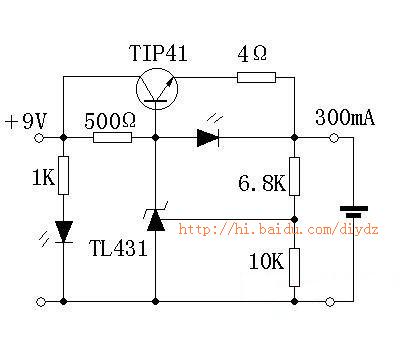

    改變圖中4歐的電阻可以改變充電電流，D1是電源指示，D2是充電指示兼限流。
    調試時6.8K電阻用一10K微調電阻代換，用數字表監視電池電壓到4.2V時，調10K微調電阻到6.8K即可。
